Bài viết này hướng dẫn kết nối và cấu hình camera HikVision để đọc biển số xe với phần mềm TrackingANPR.

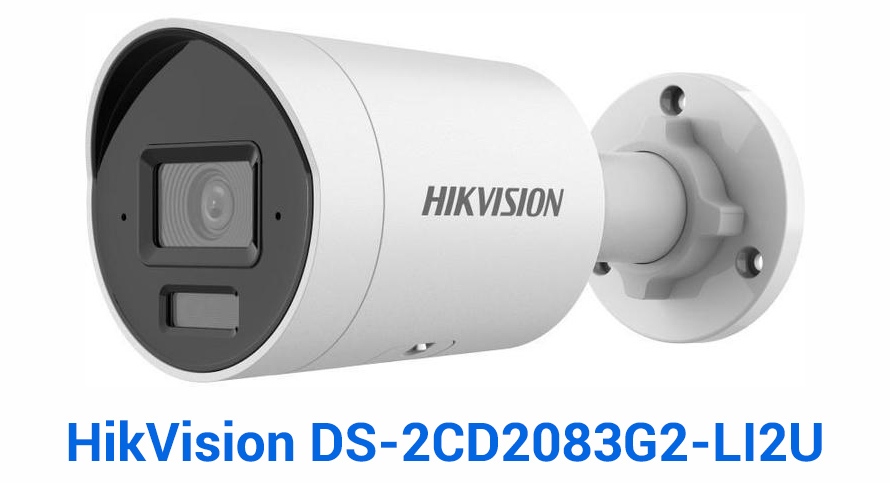

Phần mềm TrackingANPR có thể hoạt động với nhiều dòng camera, bài viết này hướng dẫn cụ thể dòng camera HikVision DS-2CD2083G2-LI2U 8MP. Đây là dòng camera có độ phân giải cao và chất lượng hình ảnh tốt.

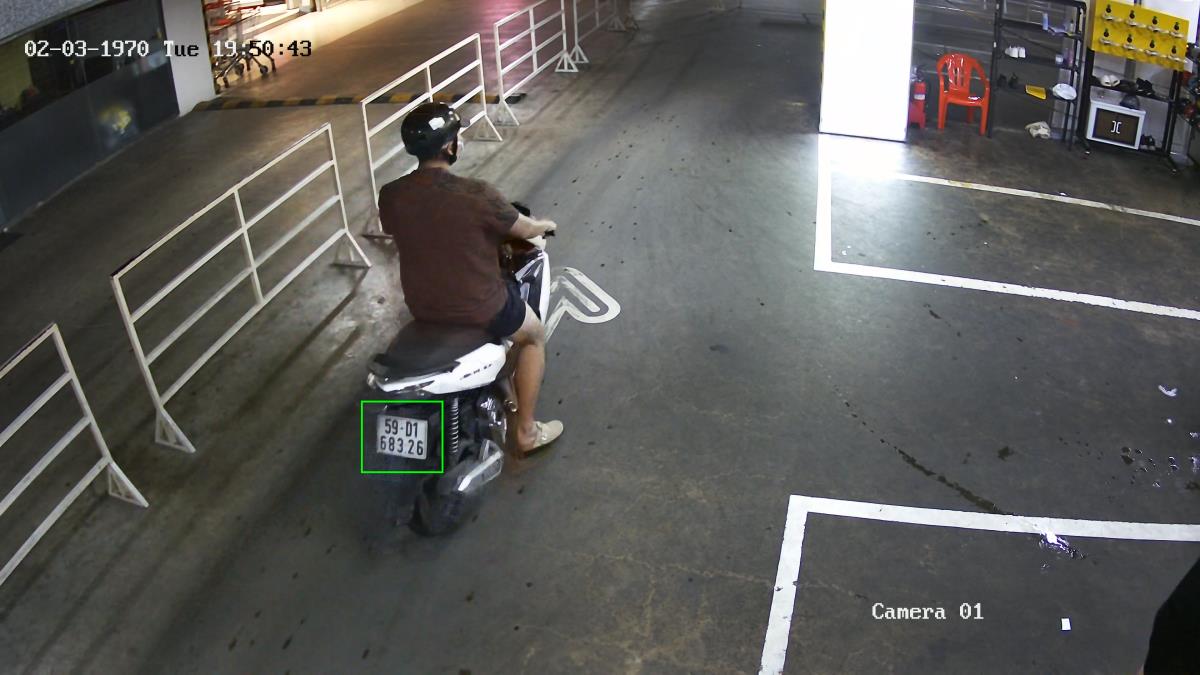

Bài viết này hướng dẫn setup camera có thể đọc được biển số trong các môi trường thiếu sáng và xe chạy không dừng.

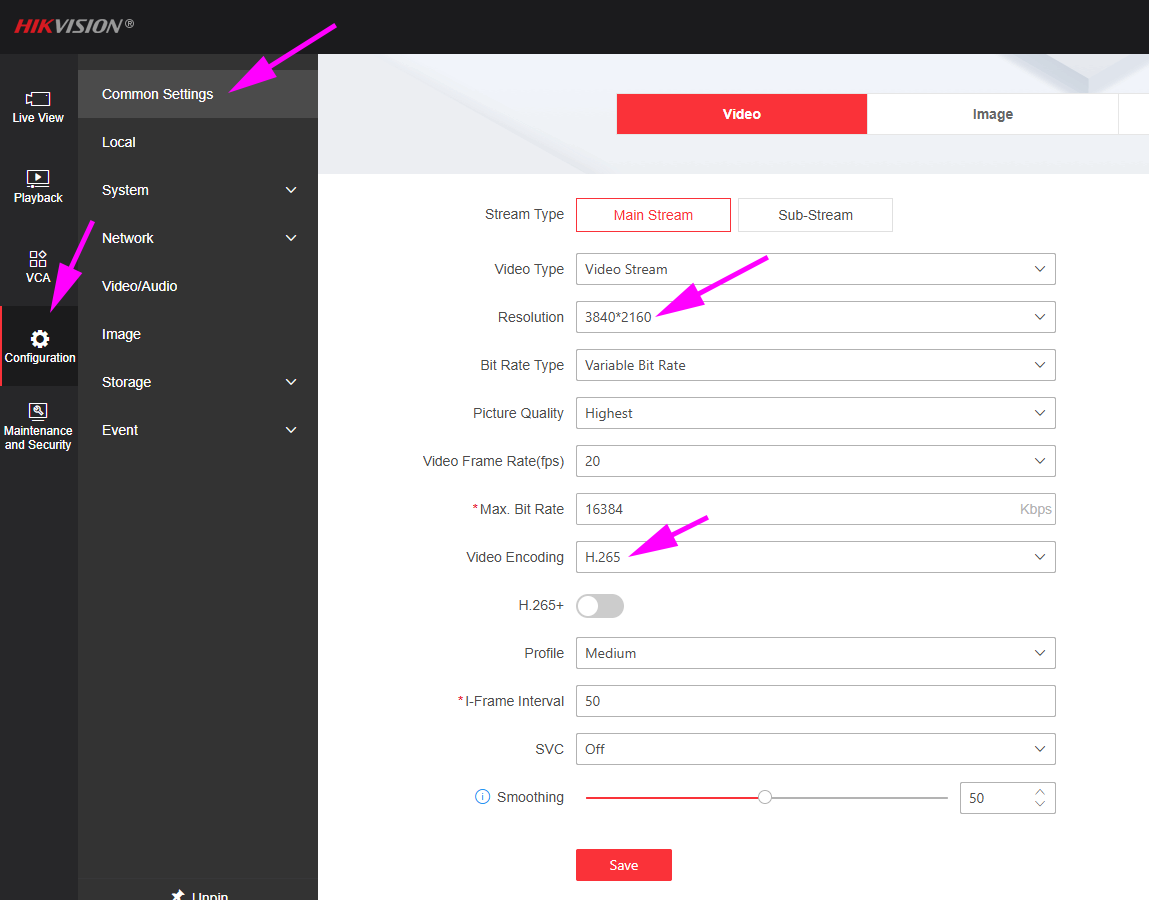

Bước 1: thiết lập chung
Vào menu Configuration ➡ Common Settings
Ở bước này thiết lập:
- Độ phân giải: 3840*2160 ~ 8MP ~ 4K
- Video encoding: H265

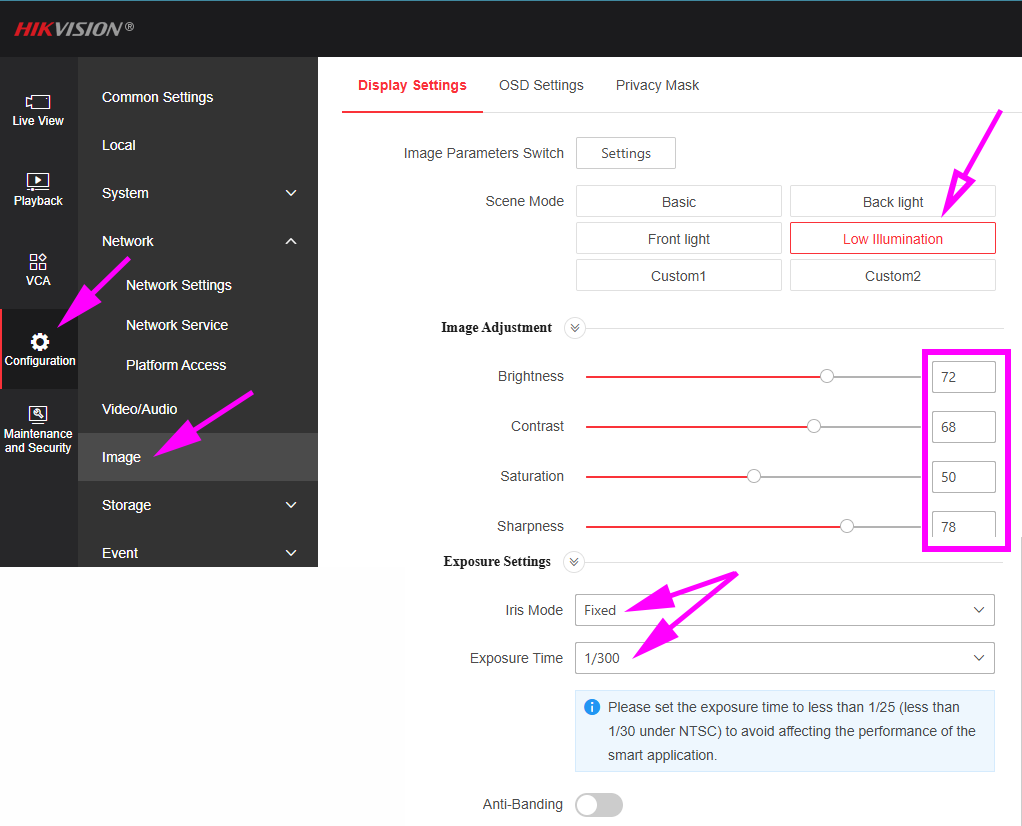

Bước 2: thiết lập hình ảnh
Tùy theo môi trường, điều kiện thực tế mà điều chỉnh độ sáng cho phù hợp:
- Brightness: càng tối thì chỉnh giá trị càng cao
- Constrast: tăng giảm tương ứng với brightness, phải đảm bảo độ nét ký tự biển số
- Saturation: giữ nguyên
- Sharpness: điều chỉnh sao cho biển số xe rõ nét nhất
Đối với Exposure Settings, đây là chỉnh giá trị phơi sáng, là một thiết lập quan trọng:
- Iris mode: fixed – cố định
- Exposure time: đơn vị là giây, giá trị càng thấp thì chụp được vật thể tốc độ nhanh ít nhòe nhưng ảnh càng tối. Trong hình là 1/300 giây, phù hợp với bãi xe ánh sáng yếu

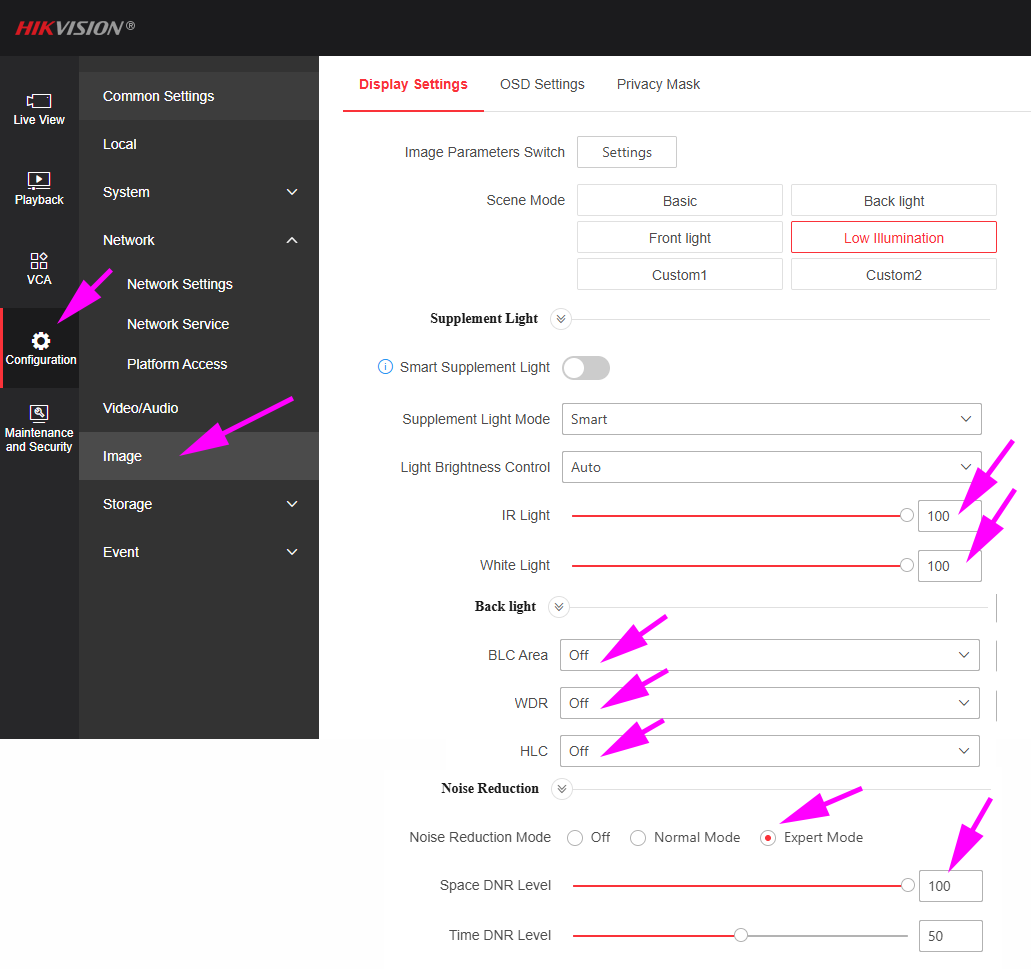

Bước 3: khử nhiễu hình ảnh
Sau khi giảm Exposure time hình ảnh sẽ rất tối, vì vậy phải bù sáng.
Các thông số trợ sáng cho ảnh:
- IR Light: chỉnh lên tối đa (100)
- White Light: chỉnh lên tối đa (100)
- BLC, WDR, HLC: tắt vì dành cho trường hợp ngược sáng, VD nhìn từ trong nhà ra ngoài
- Noise Reduction Mode: (chế độ khử nhiễu) chọn Expert Mode
- Space DNR level: chỉnh lên tối đa (100)
Các dòng Camera tương đương
| Độ phân giải | Model | AcuSense | Ánh sáng | Micro | Cảm biến | Ghi chú |
|---|---|---|---|---|---|---|
| 4 MP | DS-2CD2043G2-I | ✓ | IR | ✗ | 1/3″ | Bullet G2 cơ bản |
| DS-2CD2043G2-IU | ✓ | IR | ✓ | 1/3″ | Có microphone | |
| DS-2CD2043G2-LI | ✓ | IR + White | ✗ | 1/3″ | Smart Hybrid Light | |
| DS-2CD2043G2-LI2U | ✓ | IR + White | 2 mic | 1/3″ | Smart Hybrid Light | |
| 6 MP | DS-2CD2063G2-I | ✓ | IR | ✗ | 1/2.4″ | Bullet G2 |
| DS-2CD2063G2-IU | ✓ | IR | ✓ | 1/2.4″ | Có microphone | |
| DS-2CD2063G2-LI | ✓ | IR + White | ✗ | 1/2.4″ | Smart Hybrid Light | |
| DS-2CD2063G2-LI2U | ✓ | IR + White | 2 mic | 1/2.4″ | Smart Hybrid Light | |
| DS-2CD2066G2-I | ✓ | IR | ✗ | 1/2.4″ | DarkFighter | |
| DS-2CD2066G2-IU | ✓ | IR | ✓ | 1/2.4″ | DarkFighter + mic | |
| 8 MP | DS-2CD2083G2-I | ✓ | IR | ✗ | 1/2.8″ | 4K AcuSense |
| DS-2CD2083G2-IU | ✓ | IR | ✓ | 1/2.8″ | 4K AcuSense + mic | |
| DS-2CD2083G2-LI | ✓ | IR + White | ✗ | 1/2.8″ | Smart Hybrid Light | |
| DS-2CD2083G2-LI2U | ✓ | IR + White | 2 mic | 1/2.8″ | Model trong bài viết | |
| DS-2CD2086G2-I | ✓ | IR | ✗ | 1/1.8″ | DarkFighter | |
| DS-2CD2086G2-IU | ✓ | IR | ✓ | 1/1.8″ | DarkFighter + mic |
Tổng kết
Đây là các thông số phù hợp với bãi xe thiếu sáng như hầm xe, đối với các bãi ngoài trời cần setup cho phù hợp. Chúc các bạn thành công!
